En entornos industriales y redes críticas para misiones, la comunicación confiable es imprescindible. Un solo punto de fallo puede paralizar las operaciones, especialmente cuando la infraestructura depende de enlaces de fibra óptica distribuidos o de larga distancia. Por ello, el diseño de redes en anillo de fibra óptica se ha consolidado como un enfoque esencial para garantizar tanto el rendimiento como la redundancia.
Esta guía le ofrece un recorrido completo por todo lo que debe conocer acerca de las redes de anillo de fibra, desde conceptos básicos hasta diagramas topológicos y protocolos esenciales.
¿Qué es una red en anillo de fibra óptica?
Una red en anillo de fibra óptica es una topología de red, ya sea física o lógica, en la que los dispositivos (generalmente conmutadores) se conectan en un circuito cerrado mediante cables de fibra óptica. Cada nodo se enlaza con dos nodos adyacentes, conformando una estructura anular.
Esta configuración permite que los datos se transmitan en ambas direcciones. En caso de fallo en un enlace, la información puede redirigirse por el sentido contrario, lo que contribuye a garantizar la continuidad operativa de la red.
¿Por qué utilizar una topología en anillo en redes de fibra óptica?
Aunque Ethernet no fue concebido originalmente para garantizar redundancia, en entornos industriales y corporativos se exige una comunicación ininterrumpida. Allí es donde la topología en anillo demuestra su verdadera eficacia.
Beneficios de una Red de Anillo de Fibra Óptica:
Rutas redundantes: Evita interrupciones provocadas por cortes de fibra o fallos en los conmutadores.
Conmutación por error más rápida: Esencial en sistemas SCADA, redes inteligentes, vigilancia y otros entornos en tiempo real.
Escalabilidad: Permite integrar nuevos dispositivos al anillo con facilidad.
Sin embargo, la formación de un anillo físico genera el riesgo de tormentas de difusión, en las cuales los datos circulan de manera interminable, provocando fallos en la red. Para prevenir esto, se implementan protocolos de protección de anillo.
Principios para el Diseño de Redes en Anillo de Fibra Óptica
Diseñar una red en anillo de fibra óptica no consiste únicamente en conectar conmutadores formando un lazo. Un diseño eficiente debe:
Evitar puntos únicos de fallo
Seleccionar protocolos de protección adecuados
Garantizar una rápida convergencia (tiempo de recuperación)
Adaptar la escala y complejidad de la red
Las redes en anillo de fibra óptica se emplean frecuentemente en la automatización industrial, sistemas eléctricos y de servicios públicos, comunicaciones ferroviarias, así como en las infraestructuras de columna vertebral de grandes campus o instalaciones, donde la fiabilidad y la disponibilidad continua son fundamentales.
Ejemplos de Diagramas de Redes en Anillo de Fibra Óptica
Aquí se presentan diagramas simplificados de redes de anillo de fibra para ilustrar configuraciones comunes.
Anillo Único

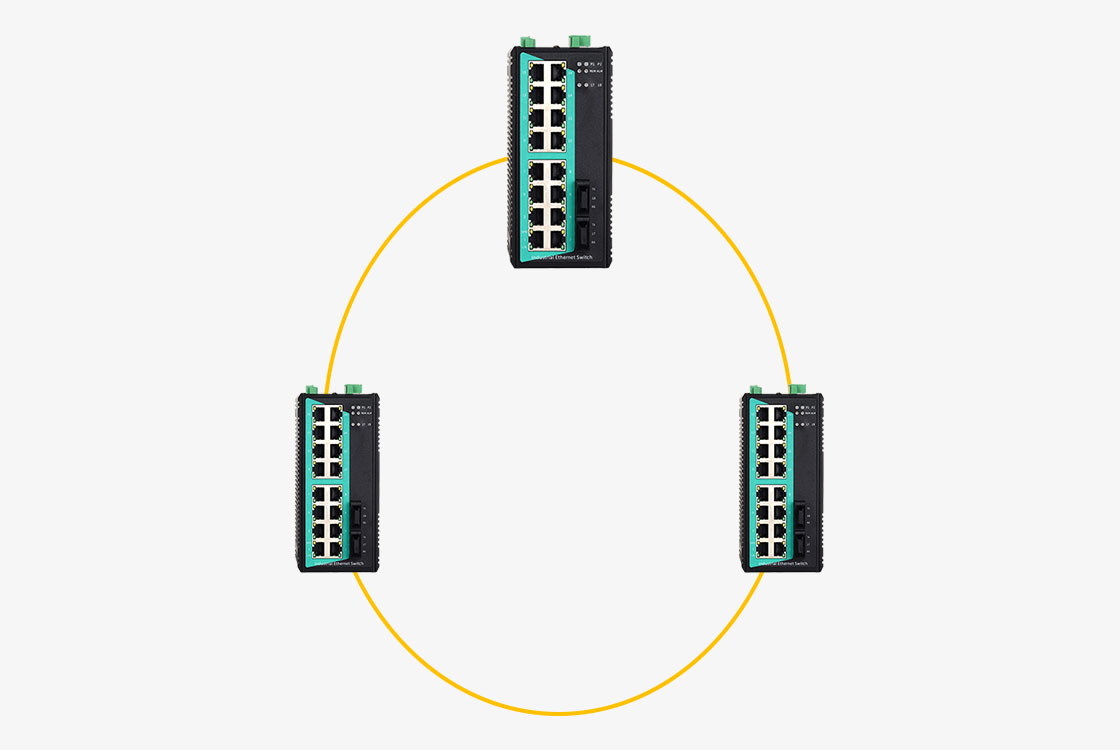

Se trata de la topología en anillo más básica, conformada por la interconexión de tres o más switches en un lazo cerrado mediante cables de fibra óptica. La transmisión de datos puede realizarse en ambas direcciones, lo que permite una rápida recuperación en caso de fallo en algún enlace. Es ampliamente utilizada en sistemas industriales de menor escala o como columna vertebral de una red zonal.
Dispositivo Único con Múltiples Anillos

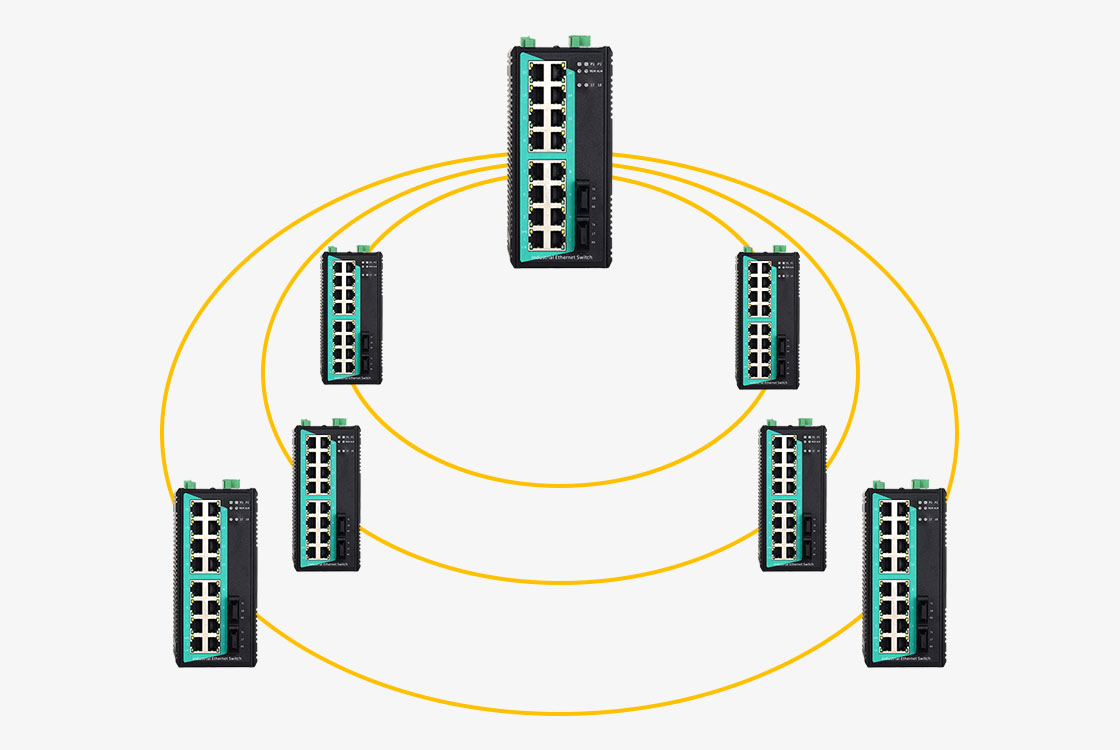

En esta configuración, un único conmutador central participa en múltiples redes de anillo independientes, cada una conformada por otros conmutadores. Estos anillos pueden atender a distintos departamentos o subsistemas, compartiendo a su vez el núcleo central. Esto optimiza la utilización de puertos y centraliza el control sin fusionar las rutas de datos..
Acoplamiento de anillos

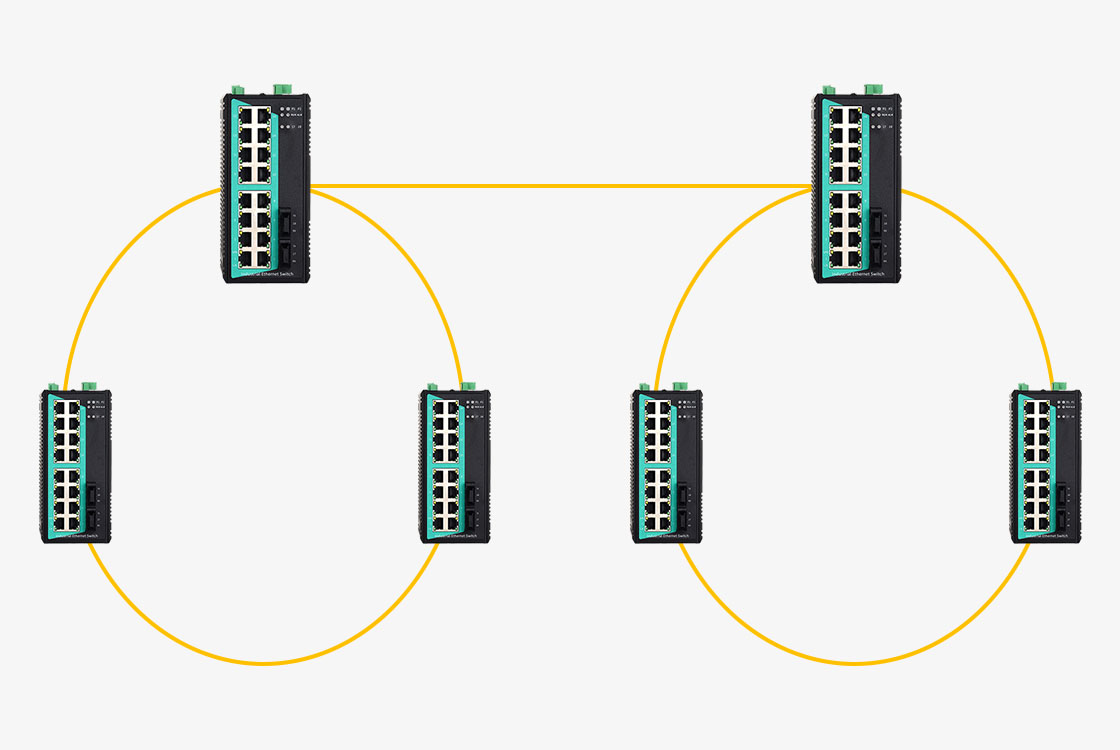

Dos redes en anillo independientes se interconectan mediante un conmutador de acoplamiento o un conjunto de ellos. Cada anillo conserva su propia redundancia, mientras que el acoplamiento permite un intercambio selectivo de datos entre ambos. Esta técnica resulta útil para ampliar la cobertura entre distintos edificios o zonas operativas, manteniendo a la vez el tráfico segmentado.
Anillos tangentes
Un anillo secundario se conecta a un anillo principal mediante un único conmutador, funcionando como una línea secundaria. Su propósito es ampliar la conectividad de la red hacia grupos de equipos o subredes cercanas sin integrarlos completamente al anillo principal. Este diseño proporciona una redundancia parcial y es común en aplicaciones distribuidas de campo..
Anillo Intersectado

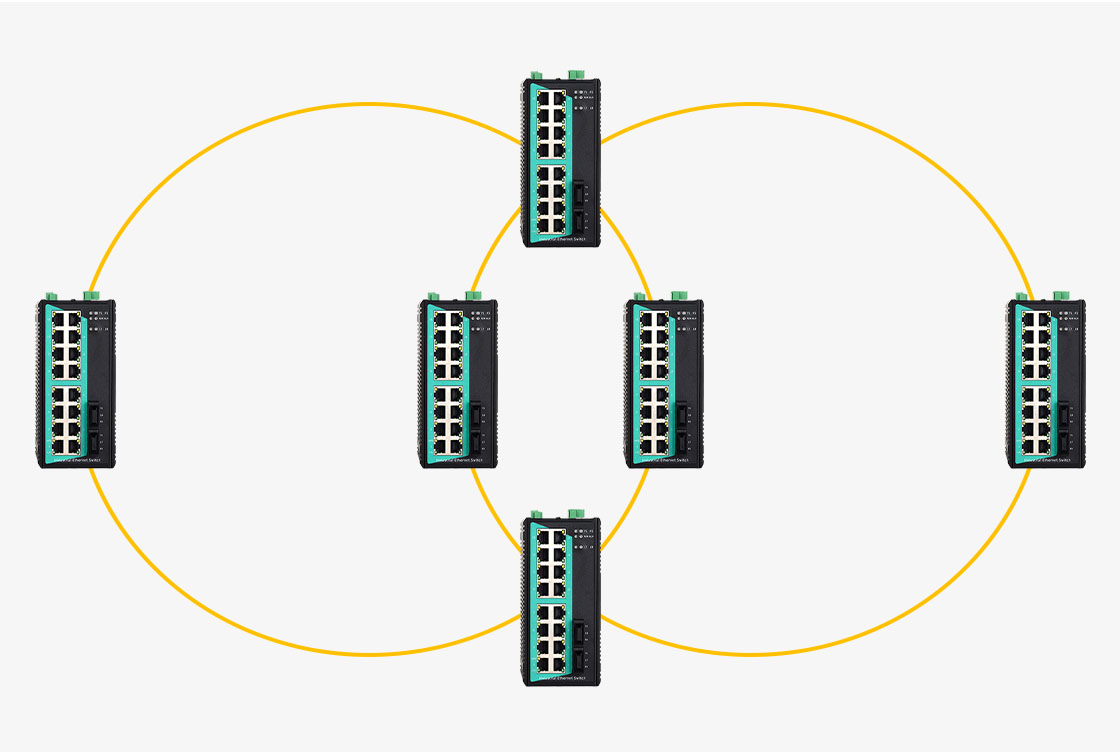

Múltiples anillos comparten dos o más conmutadores comunes, conformando una estructura mallada. Esta topología favorece redes de gran escala y alta disponibilidad, donde distintas áreas operativas requieren redundancia local y, simultáneamente, interconexión. Es comúnmente implementada en redes eléctricas, sistemas de transporte y complejos parques industriales.s.
Protocolos comunes de protección en redes en anillo
Sin mecanismos de protección, una topología en anillo puede generar bucles infinitos. A continuación, comparamos los protocolos de protección en anillo más utilizados en conmutadores de fibra:
Protocol | Advantages | Limitations |
|---|---|---|
STP / RSTP / MSTP | IEEE standard; vendor-neutral; works on any Layer 2 network | Slower convergence, especially in large networks |
ERPS (G.8032) | ITU-T standard; fast convergence; supports complex topologies like multiple rings | Requires pre-planned topology and more complex configuration |
MW-Ring | Proprietary fast recovery; optimized for industrial networks | Limited to same-vendor equipment (not interoperable with other brands) |
Elección de switches en red anular para topologías de fibra óptica
Un conmutador en anillo es un dispositivo capaz de formar o integrarse en topologías en anillo mediante protocolos compatibles. Aquí encontrará lo que debe considerar:
Características principales:
Soporte para STP, RSTP, ERPS o protocolos propietarios en anillo
Puertos de fibra (SFP o fibra fija)
Diseño industrial resistente (temperatura, vibraciones, etc.)
Formatos para montaje en riel DIN o en bastidor
Si su aplicación está destinada a entornos adversos o a la automatización industrial, opte por switches robustos y gestionados que ofrezcan soporte redundante en anillo.
Conclusión: Logre una conectividad resiliente mediante el diseño de anillo de fibra óptica
Ya sea que esté planificando una red para una planta industrial o una columna vertebral de fibra óptica a escala metropolitana, un anillo de fibra óptica diseñado adecuadamente garantiza la continuidad de la comunicación. Combine una topología idónea con conmutadores confiables y protocolos de anillo comprobados para construir un sistema robusto.
