CBTC: Mucho más que siglas en la señalización ferroviaria
Cuando escuchas hablar del CBTC signaling system en el contexto del urban transit, es fácil pensar que se trata solo de una nueva tecnología para automatizar trenes. Sin embargo, el Communication-Based Train Control es mucho más que eso: ha redefinido la forma en que los trenes interactúan con su entorno y cómo las ciudades gestionan su movilidad diaria.
El CBTC permite que los trenes se comuniquen en tiempo real con sistemas centrales y entre sí, utilizando redes de datos de alta velocidad, como anillos de fibra óptica con topología redundante. Esta comunicación constante es la clave para reducir el margen de error humano y lograr intervalos más cortos entre trenes, lo que se traduce en una mayor capacidad y eficiencia. De hecho, en algunas redes urbanas, la implementación de CBTC ha incrementado la capacidad hasta en un 30% y ha permitido ahorros energéticos del mismo orden.
No se trata solo de automatizar, sino de sumar inteligencia a cada decisión ferroviaria. El sistema recopila y analiza datos en tiempo real, ajustando la velocidad, el frenado y la distancia entre trenes de manera dinámica. Como lo resume un ingeniero de señalización de Alstom:
“CBTC es el núcleo de la eficiencia ferroviaria moderna.”
Uno de los aspectos menos conocidos es cómo el CBTC reduce los headways (intervalos entre trenes), permitiendo que más trenes circulen en menos tiempo sin comprometer la seguridad. Este avance ha sido posible gracias a la integración de tecnologías como inteligencia artificial, 5G y almacenamiento en la nube, áreas en las que empresas líderes como Hitachi Rail y Alstom están invirtiendo fuertemente.
El impacto del CBTC no es hipotético: ya se observa en ciudades que han adoptado esta tecnología, donde la frecuencia y puntualidad del servicio han mejorado notablemente. Además, la reducción de errores humanos y la capacidad de gestionar incidentes en tiempo real han elevado los estándares de seguridad a niveles sin precedentes.
Un dato curioso: parte de la eficiencia del CBTC radica en un flujo de datos constante y sincronizado, casi como un ballet coreografiado por la fibra óptica. Esta infraestructura de comunicación robusta es la que permite que el sistema funcione de manera fiable, incluso en condiciones extremas, y que esté preparado para el futuro del transporte urbano.
Hasta 30% de incremento en capacidad de red
Hasta 30% de eficiencia energética
Adopción global esperada para 2025 en principales ciudades
Cuando una señal es tan fuerte como su red: Data Transmission System (DTS)
No hay señalización moderna sin una red de transmisión de datos sólida. En el corazón del CBTC (Communication-Based Train Control), el Data Transmission System (DTS) es el pilar que garantiza que cada comando, alerta y dato de posición llegue a su destino en tiempo real y de forma segura. Sin un sistema de transmisión de datos robusto y seguro, el CBTC sería solo una promesa.
Redes de fibra óptica: velocidad y resiliencia
El DTS soporta topologías de anillo de fibra óptica Gigabit autoconfigurables, lo que significa que, ante una caída o corte de cable, la red se «cura» y reconfigura automáticamente. Esta capacidad de auto-recuperación es esencial para mantener la continuidad operativa en sistemas ferroviarios urbanos, donde cada segundo cuenta. Un ejemplo real: en Asia, un incidente de cable cortado puso a prueba la red; gracias a la arquitectura de anillo redundante, el tráfico de datos se redirigió en milisegundos y la operación continuó sin interrupciones.
Más allá de la velocidad: seguridad y gestión avanzada
No solo se trata de velocidad. La seguridad de red es fundamental ante el incremento de ciberamenazas. El DTS integra funciones como VLAN, QoS e IGMP para aislar tormentas de broadcast y optimizar el uso del ancho de banda. Además, la separación en capa 3 entre redes vitales y no vitales evita interferencias y mejora la resiliencia del sistema, asegurando que los datos críticos viajen siempre por rutas protegidas.
Gestión centralizada y mantenimiento remoto
El software de gestión centralizada permite monitorear, configurar y mantener todos los dispositivos de la red de forma remota. Esto agiliza el mantenimiento y la respuesta ante imprevistos, eliminando la necesidad de largas noches en la sala técnica. Herramientas como Kyvision3.0 ofrecen visibilidad total y autodiagnóstico, anticipando fallos antes de que sucedan. Como dice un experto de Kyland:
“La clave está en anticipar los fallos antes de que sucedan.”
Comunicación confiable y diferenciación de tráfico
El DTS hace posible la comunicación confiable entre todos los nodos del sistema ferroviario, integrando dispositivos seriales y Ethernet en una sola red redundante. Además, ofrece herramientas avanzadas de gestión y diferenciación de tráfico, permitiendo priorizar información crítica y mantener la operación segura y eficiente.
Soporte para anillo de fibra óptica de 1Gbps
Separación de tráfico crítico y no crítico en capa 3
Amplia adopción de arquitecturas redundantes

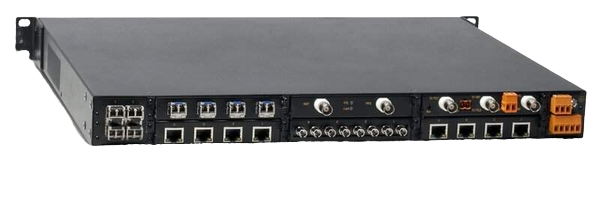

Kyland SICOM3028GPT: El discreto súper héroe tecnológico del tren
En el mundo del control ferroviario moderno, la eficiencia y la seguridad dependen de una red robusta y flexible. Aquí es donde el Kyland SICOM3028GPT se convierte en el “director de la orquesta”: conecta, prioriza y gestiona el tráfico ferroviario, asegurando que cada dato llegue a su destino sin retrasos ni interferencias.
Hasta 28 puertos Gigabit: potencia y flexibilidad en un solo equipo
El SICOM3028GPT destaca por su capacidad de soportar hasta 28 puertos Gigabit o combinaciones personalizadas de Ethernet y fibra óptica. Esta versatilidad permite adaptar la infraestructura a las necesidades de cada proyecto, facilitando tanto expansiones como migraciones tecnológicas sin reemplazar todo el hardware.
Compatibilidad con protocolos avanzados: preparado para el futuro
La interoperabilidad es clave en entornos ferroviarios. Por eso, el SICOM3028GPT es compatible con protocolos avanzados como OSPF y RIP, esenciales para la gestión de rutas y la migración de redes. Además, soporta VRRP para redundancia, y protocolos de anillo como STP/RSTP, MSTP, DT-Ring e IEC62439-6(DRP), asegurando la continuidad operativa incluso ante fallos de enlace.
Resistencia certificada: IEC61850-3 y EN50121-4
El entorno ferroviario es exigente. El SICOM3028GPT cumple con el estándar IEC61850-3 y EN50121-4, lo que garantiza una alta resistencia eléctrica y electromagnética. Así, puedes confiar en su desempeño incluso en ambientes con fuertes interferencias o condiciones eléctricas adversas.
Operatividad en temperaturas extremas
¿Te preocupa el clima? El SICOM3028GPT funciona sin problemas en un rango de temperatura de -40°C a 85°C. Esta característica lo hace ideal para instalaciones en túneles, exteriores o zonas expuestas a cambios bruscos de temperatura, evitando sorpresas y manteniendo la red siempre activa.
Diseño modular: preparado para cualquier reto
Uno de los grandes secretos de este equipo es su diseño modular. Puedes añadir módulos de puertos seriales, GPS, HSR/PRP y más, adaptando el switch a los requerimientos de cada línea o proyecto. Esto simplifica futuras actualizaciones y te permite responder rápidamente a nuevas demandas tecnológicas.
“La flexibilidad modular es la mejor aliada de la evolución tecnológica.” – Gerente de producto Kyland
En resumen, el Kyland SICOM3028GPT integra múltiples funciones en un solo equipo, facilitando la conversión bidireccional entre interfaces serial y Ethernet, y aportando modularidad, robustez y capacidad a las redes de señalización y control ferroviario CBTC.
Redes que nunca duermen: protocolos redundantes y control de calidad
En el corazón de los sistemas CBTC, la red de transmisión de datos es la columna vertebral que nunca descansa. Aquí, la fiabilidad no es negociable: cada segundo de operación depende de una infraestructura capaz de recuperarse instantáneamente ante cualquier fallo. Los protocolos de anillo redundante como STP (Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol), MSTP (Multiple Spanning Tree Protocol) y DT-Ring son esenciales para garantizar rutas alternativas en caso de interrupciones, evitando así que un solo punto de fallo paralice la operación ferroviaria.
La implementación de IEC62439-6 (DRP) lleva la redundancia a un nivel superior, permitiendo que la red se auto-recupere en milisegundos. Este protocolo es vital para la operación continua de los trenes, ya que asegura que, incluso ante fallos múltiples, siempre exista un camino disponible para la transmisión de datos críticos.
“La redundancia bien pensada es invisible hasta que la necesitas.” – Consultor en redes ferroviarias
La resiliencia de estas redes no solo se basa en la robustez, sino en la inteligencia. Los dispositivos aprenden y se adaptan a los desafíos, gestionando el tráfico de manera eficiente gracias a tecnologías como QoS (Quality of Service). La priorización de tráfico permite que los datos vitales, como las señales de control de trenes, tengan siempre preferencia, especialmente en momentos de alta saturación.
El aislamiento de tormentas de broadcast es otro pilar fundamental. Mediante la integración de VLAN (Virtual LAN) y protocolos avanzados de gestión, se segmenta el tráfico, evitando que una sobrecarga en una parte de la red afecte al resto del sistema. Esto se traduce en mayor eficiencia y control, permitiendo a los operadores monitorizar y configurar remotamente cada dispositivo desde un software centralizado.
Un ejemplo real ilustra la importancia de esta arquitectura: durante un corte masivo en una ciudad europea, la red de señalización ferroviaria mantuvo la operación sin interrupciones gracias a su diseño de doble anillo redundante. Los protocolos de anillo permitieron que el tráfico se redirigiera automáticamente, demostrando que la redundancia y el control de calidad no son solo medidas preventivas, sino la base de la continuidad operativa.
Protocolos soportados: STP, RSTP, MSTP, DT-Ring, IEC62439-6 (DRP)
Gestión avanzada: VLAN, QoS, monitoreo centralizado
Beneficios clave: Recuperación instantánea, aislamiento de fallos, eficiencia operacional
En definitiva, los protocolos redundantes y la gestión inteligente de tráfico son la garantía de que las redes ferroviarias urbanas nunca duermen.
El rincón de los clásicos: dispositivos seriales en la era IP
En un mundo donde la tecnología IP domina las conversaciones sobre redes, los dispositivos seriales siguen siendo protagonistas silenciosos en la operación ferroviaria moderna. Aunque la migración a IP es una realidad, la comunicación de dispositivos seriales garantiza la interoperabilidad con equipos legados sin sacrificar rendimiento ni fiabilidad.
RS232, RS422 y RS485: Puentes entre generaciones tecnológicas
Muchos sistemas críticos en estaciones y trenes aún dependen de interfaces RS232/422/485. Estos puertos permiten conectar controladores, sensores y sistemas de señalización que llevan años en funcionamiento. La integración de estos puertos en equipos como la familia KWG3224A (con soporte para hasta 16 puertos seriales) es fundamental para mantener la compatibilidad y extender la vida útil de la infraestructura existente.
Enrutamiento estático: Coexistencia sin fricciones
Uno de los grandes retos en la transición tecnológica es lograr que los dispositivos seriales y la red Ethernet trabajen juntos sin conflictos. El soporte para enrutamiento estático entre dispositivos seriales y la red IP, presente en soluciones como los servidores de dispositivos seriales Kyland, permite que ambos mundos coexistan y se comuniquen de manera eficiente. Así, la integración serial sigue siendo clave para la transición y compatibilidad de tecnologías en redes urbanas modernas.
Control y vigilancia: Seguridad en la comunicación serial
La gestión avanzada de puertos seriales es esencial para la seguridad y el control operacional. Funciones como listas blancas, mirroring y control de flujo permiten analizar y filtrar el tráfico serial, asegurando que solo los dispositivos autorizados se comuniquen y que los datos sean monitoreados en tiempo real. Estas capacidades, integradas en equipos como el SICOM3005A, aportan un nivel de control que antes solo era posible en redes IP.
“Lo clásico nunca pasa de moda, solo se vuelve más sabio.” – Ingeniero senior de mantenimiento ferroviario
Historia real: Cuando lo clásico salva el día
En una estación de metro, un fallo en la red IP local amenazó con paralizar las operaciones. Sin embargo, gracias a la compatibilidad serie de los sistemas de control, la estación pudo seguir funcionando sin interrupciones. Este ejemplo demuestra que, a veces, la tecnología más antigua es la que resuelve un problema moderno de la manera más silenciosa y efectiva.
Puertos soportados: RS232/422/485
Modelos como SICOM3005A ofrecen hasta 4 puertos seriales
Múltiples protocolos seriales aún vigentes en sistemas ferroviarios
Vigilancia total: la gestión con Kyvision3.0 y la importancia del monitoreo en red
En la era del CBTC y la digitalización ferroviaria, el software de monitoreo Kyvision3.0 se posiciona como la ventana centralizada para supervisar, gestionar y proteger todo el ecosistema de red. Su enfoque en la monitorización centralizada en tiempo real transforma la manera en que se administra la infraestructura crítica de señalización, permitiendo anticipar, detectar y resolver incidentes antes de que impacten el servicio.
Monitorización centralizada: todo bajo control en un solo dashboard
Kyvision3.0 integra la gestión remota de dispositivos, la visualización instantánea de KPIs críticos y la configuración centralizada de la red. Desde la interconexión de puertos hasta la temperatura ambiente de los equipos, cada parámetro es accesible en un único panel de control. Esta visión holística facilita la toma de decisiones rápidas y fundamentadas, minimizando riesgos y optimizando la operación diaria.
Gestión remota y alarmas instantáneas: reducción de riesgos y costos
La capacidad de gestionar remotamente toda la red ferroviaria es clave para operaciones a gran escala. Kyvision3.0 permite recibir alarmas instantáneas ante cualquier anomalía, lo que reduce tiempos de respuesta y evita escaladas de problemas. La configuración centralizada disminuye la necesidad de intervenciones físicas, bajando costos operativos y mejorando la seguridad del personal.
Integración avanzada: SNMP, Syslog y autenticación robusta
El software Kyvision3.0 soporta la integración con múltiples protocolos de monitoreo como SNMP y Syslog, así como mecanismos de autenticación avanzada (SNMPv3, HTTPS, SSH, 802.1X). Esto garantiza la interoperabilidad con equipos Kyland y otros fabricantes, reforzando la seguridad y la trazabilidad de eventos en la red.
Monitoreo proactivo: el mejor seguro ante lo imprevisto
La vigilancia proactiva es el mayor valor añadido del monitoring software Kyvision3.0. Un caso real ilustra su impacto: una actualización preventiva, detectada mediante el monitoreo en red, permitió anticipar una falla eléctrica y evitar horas de servicio interrumpido en una línea de metro. Así, la supervisión constante se convierte en el mejor ‘seguro’ contra el imprevisto tecnológico.
“El mejor mantenimiento es el que nadie nota, porque la red nunca falla.” – Líder de operaciones de una red de metro
Kyvision3.0 es pieza clave en la administración, integración y seguridad de redes complejas en señalización ferroviaria, permitiendo que la vigilancia total sea una realidad tangible y eficiente.
Clima extremo, ambientes hostiles y los retos de la urbanización
En el contexto del urban transit y los sistemas de mass transit, la infraestructura ferroviaria enfrenta desafíos únicos: desde temperaturas gélidas de -40°C en una estepa siberiana hasta los 85°C que pueden alcanzarse en una subestación urbana en pleno verano. En estos escenarios, la fiabilidad de la tecnología no es negociable; es la base de la resiliencia y continuidad operativa de los servicios urbanos.
El cumplimiento de estándares internacionales como IEC61850-3 y EN50121-4 es fundamental para garantizar que los equipos de red soporten ambientes eléctricos y electromagnéticos agresivos. Estas certificaciones aseguran que los dispositivos, como los switches Kyland, puedan operar sin interrupciones frente a descargas, interferencias o vibraciones propias de entornos ferroviarios y subterráneos. La temperature range compliance —de -40°C a 85°C— no solo es un dato técnico, sino una condición indispensable para mantener la operación en cualquier clima o ubicación.
La experiencia demuestra que, en ocasiones, los fallos en la infraestructura no se deben a la tecnología en sí, sino a la falta de consideración del entorno donde se instala. Un caso revelador: en una red ferroviaria, un transformador crítico falló debido a temperaturas extremas. Sin embargo, la red CBTC continuó operando gracias a la tolerancia térmica y robustez de los switches Kyland, diseñados específicamente para estos desafíos. Este tipo de durabilidad frente a condiciones adversas no solo permite la continuidad operativa, sino que también reduce el costo total de propiedad al minimizar mantenimientos y reemplazos prematuros.
En la era de la urbanización acelerada, donde la demanda de movilidad eficiente crece cada día, la infraestructura de control ferroviario debe estar preparada para resistir tanto fenómenos naturales como eventos antropogénicos. La correcta selección de equipos certificados y resistentes, junto con una planificación que contemple los factores ambientales y normativos, define la capacidad de respuesta y recuperación de los sistemas urbanos ante cualquier eventualidad.
“En la ciudad y en el desierto, la tecnología debe ser igual de confiable.” – Responsable técnico de infraestructura
En conclusión, la resistencia y certificación de los equipos de red es crucial para operar sin interrupciones bajo cualquier circunstancia. Apostar por soluciones que cumplan con los estándares internacionales y ofrezcan un amplio rango de operación en temperaturas extremas es la clave para redefinir el control ferroviario y asegurar la movilidad urbana del futuro.
